I controller Brovind rappresentano la più avanzata tecnologia di controllo messa a disposizione nel campo dei sistemi di alimentazione vibrante e orientamento, frutto della nostra pluridecennale esperienza nel settore.

Grazie ai nostri controller, siamo in grado di offrire sistemi di controllo interconnessi per le principali soluzioni di vibroalimentazione e orientamento automatico, secondo i più avanzati criteri dell’industria 4.0. I nostri device elettronici garantiscono diagnostica di precisione, fornendo rapporti in tempo reale utili alla prevenzione dei malfunzionamenti e alla correzione real time della produzione secondo i risultati e le performance attesi.


Tutti i controller Brovind vengono realizzati internamente all’azienda e sono dotati di software proprietari.

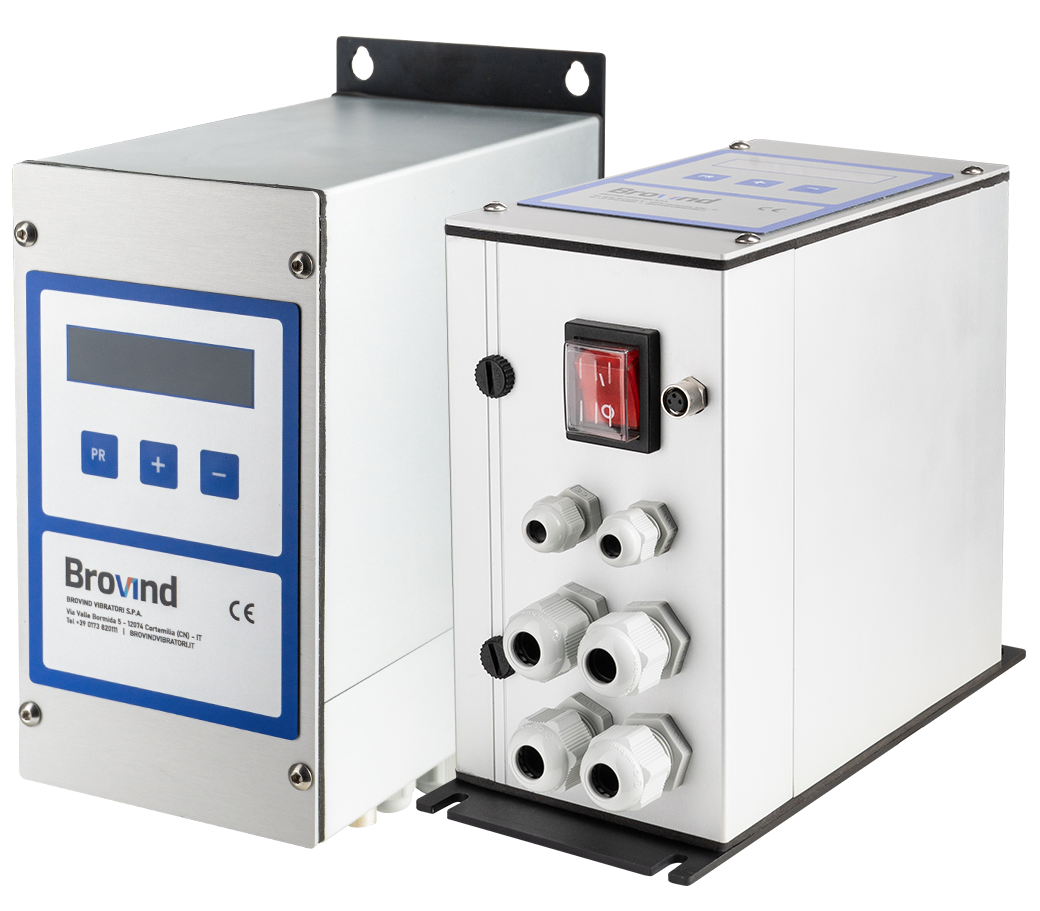

Controller mod.

QCFF

Controller mod QCFF, atti a comandare 4 vibratori elettromagnetici in modo completamente indipendente, a 3000 o 6000 oscillazioni/min selezionabili. Possiedono un range di tensione in ingresso da 110V a 230V controllano la velocità dei vibratori in modo ottimale e tramite il sensore di feed-back la mantengono costante nel tempo, questo anche in presenza di variazioni di rete elettrica piuttosto che di carico. E' disponibile una zona di memoria per inserire logiche booleane per gestire sensori di ingresso e rele di uscita, start/stop ecc. ecc.
Equipaggiato con comunicazione seriale RS485 (protocollo ASCII e MOD BUS RTU)
Apparecchio con uscita 14 A disponibile, custodia in alluminio IP54



A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)H ø (mm)CERTIFICAZIONE ULDownload
QCFF (14A)20022016218025203,71805,5ULScarica file


ATTENZIONE : LE DIMENSIONI RIMANGONO IDENTICHE A PRESCINDERE DALLA CERTIFICAZIONE UL. CONSULTARE L'UFFICIO TECNICO PER ULTERIORI INFORMAZIONI

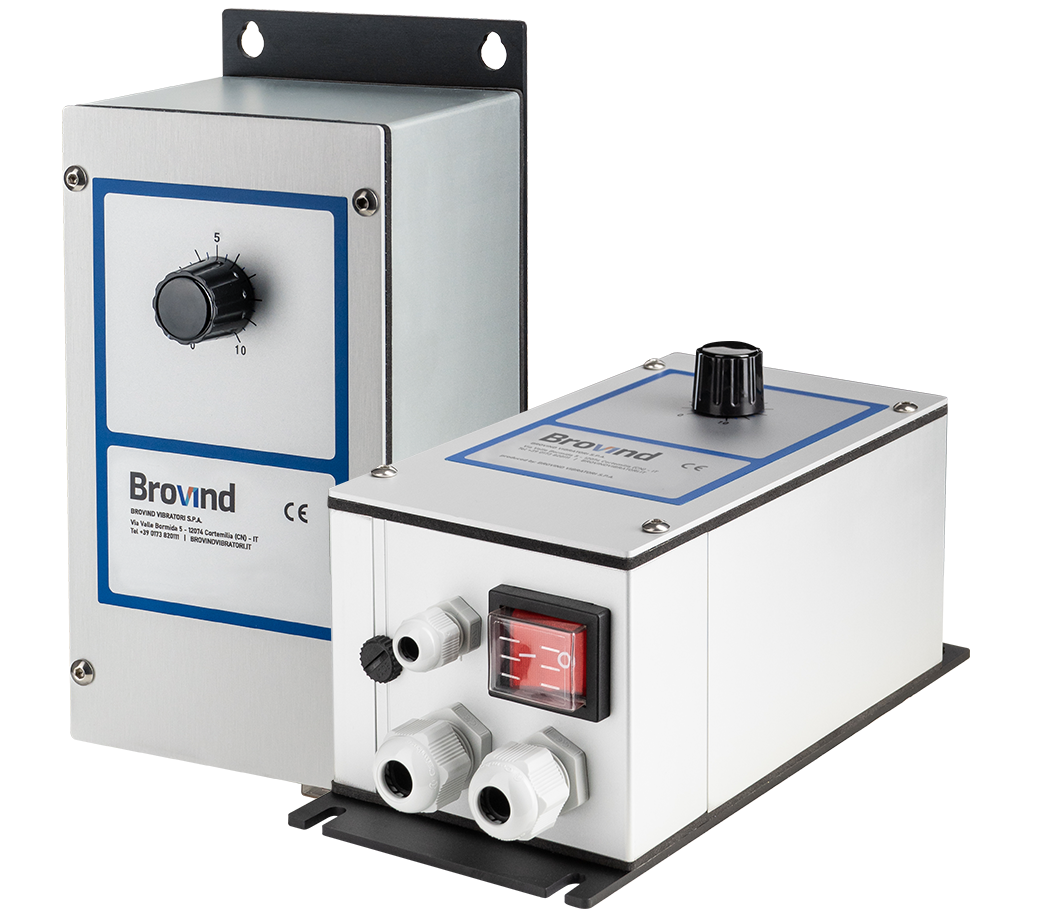

Controller mod.

CB-01

Controller mod CB-01, atti a comandare vibratori elettromagnetici a 3000 o 6000 oscillazioni/min selezionabili. Possiedono una tensione in ingresso da 110V o 230V controllano la velocità del vibratore. E' disponibile start/stop ecc. ecc.
Apparecchi con uscita 6 A disponibile, custodia in alluminio IP54

Manuale


A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)H ø (mm)CERTIFICAZIONE ULDownload
CB_01100220851803203,7805,5//Scarica file


ATTENZIONE : LE DIMENSIONI RIMANGONO IDENTICHE A PRESCINDERE DALLA CERTIFICAZIONE UL. CONSULTARE L'UFFICIO TECNICO PER ULTERIORI INFORMAZIONI

Controller mod.

CB-02

Controller mod CB-02, atti a comandare vibratori elettromagnetici a 3000 o 6000 oscillazioni/min selezionabili. Possiedono una tensione in ingresso da 110V o 230V, controllano la velocità del vibratore in modo ottimale e tramite il sensore di feed-back la mantengono costante nel tempo, questo anche in presenza di variazioni di rete elettrica piuttosto che di carico. E' disponibile start/stop ecc. ecc.
Apparecchi con uscita 6 A disponibile, custodia in alluminio IP54

Manuale


A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)H ø (mm)CERTIFICAZIONE ULDownload
CB_02100220981803203,7805,5//Scarica file


ATTENZIONE : LE DIMENSIONI RIMANGONO IDENTICHE A PRESCINDERE DALLA CERTIFICAZIONE UL. CONSULTARE L'UFFICIO TECNICO PER ULTERIORI INFORMAZIONI

Controller mod.

DCFF

Controller mod DCFF, atti a comandare vibratori elettromagnetici a 3000 o 6000 oscillazioni/min selezionabili. Possiedono una tensione in ingresso da 110V o 230V, controllano la velocità del vibratore in modo ottimale e tramite il sensore di feed-back la mantengono costante nel tempo, questo anche in presenza di variazioni di rete elettrica piuttosto che di carico. E' disponibile start/stop ecc. ecc.
Apparecchi con uscita 6 A disponibile, custodia in alluminio IP54

Manuale


A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)H ø (mm)CERTIFICAZIONE ULDownload
DCFF (10A)1002201771803203,7805,5ULScarica file


ATTENZIONE : LE DIMENSIONI RIMANGONO IDENTICHE A PRESCINDERE DALLA CERTIFICAZIONE UL. CONSULTARE L'UFFICIO TECNICO PER ULTERIORI INFORMAZIONI

Controller mod.

CFF

Controller mod CFF, atti a comandare vibratori elettromagnetici a 3000 o 6000 oscillazioni/min selezionabili. Possiedono un range di tensione in ingresso da 110V a 230V controllano la velocità del vibratore in modo ottimale e tramite il sensore di feed-back la mantengono costante nel tempo, questo anche in presenza di variazioni di rete elettrica piuttosto che di carico. E' disponibile una zona di memoria per inserire logiche booleane per gestire sensori di ingresso e rele di uscita, start/stop ecc. ecc. Equipaggiato con comunicazione seriale RS485 (protocollo ASCII e MOD BUS RTU)
Apparecchi con uscita 6-15 A disponibili, custodia in alluminio IP54

Manuale


A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)H ø (mm)CERTIFICAZIONE ULDownload
CFF (6A)1002201371803203,7805,5ULScarica file
CFF (15A)10022017718015203,7805,5ULScarica file
CFF (10A-400V)20022017718025203,71805,5//Scarica file


ATTENZIONE : LE DIMENSIONI RIMANGONO IDENTICHE A PRESCINDERE DALLA CERTIFICAZIONE UL. CONSULTARE L'UFFICIO TECNICO PER ULTERIORI INFORMAZIONI

Controller mod.

CFV

Controller mod CFV, danno la possibilità di far funzionare il vibratore ad una frequenza ideale per il materiale da alimentare. Possiedono un range di tensione in ingresso da 110V a 230V e possono alimentare il vibratore ad una frequenza che rimarrà indipendente da quella fornita dalla rete elettrica . Tramite un sensore di feed back è possibile determinare la frequenza ottimale di lavoro.
E' disponibile una zona di memoria per inserire logiche booleane per gestire sensori di ingresso e rele di uscita start/stop ecc. ecc.
Equipaggiato con comunicazione seriale RS485 (protocollASII e MOD BUS RTU)
Apparecchi con uscita 4-6-12 A disponibili, custodia in alluminio IP54

Manuale


A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)H ø (mm)CERTIFICAZIONE ULDownload
CFV (4A)1002201771803203,7805,5UL
CFV (6A)10022017718015203,7805,5UL
CFV (12A)2002201771803203,7805,5UL


ATTENZIONE : LE DIMENSIONI RIMANGONO IDENTICHE A PRESCINDERE DALLA CERTIFICAZIONE UL. CONSULTARE L'UFFICIO TECNICO PER ULTERIORI INFORMAZIONI

CFV (4A) CFV (6A) CFV (12A) CFF (6A) CFF (15A)  CFF (10A) DCFF (10A) QCFF (14A) CB-02 CB-01
Tensione di ingresso 400 Vac ●
Tensione di ingresso 110--230 Vac ● ● ● ● ● ● ●
Tensione di ingresso 110 o 230 Vac (selez) ● ●
Frequenza  50/60 Hz ● ● ● ● ● ● ● ● ● ●
Corrente di uscita  4 A ●
Corrente di uscita  6 A ● ● ● ●
Corrente di uscita  10A ● ●
Corrente di uscita  12 A ●
Corrente di uscita  14 A ●
Corrente di uscita  15 A ●
Corrente di uscita UL ( t amb. 40 °C)  4 A ●
Corrente di uscita UL ( t amb. 40 °C)  5 A ●
Corrente di uscita UL ( t amb. 40 °C)  9 A ●
Corrente di uscita UL ( t amb. 40 °C)  10 A ● ●
Corrente di uscita UL ( t amb. 40 °C)  15 A ●
Frequenza di uscita 10-140 Hz ● ● ●
Frequenza di uscita 50 Hz ● ● ● ● ● ● ●
Setpoint  tramite tastiera ● ● ● ● ● ● ● ●
Setpoint 0-10 Vdc ● ● ● ● ● ● ● ● ● ●
Setpoint  tramite potenziometro ● ●
Setpoint  tramite potenziometro opzionale ● ● ● ● ● ● ●
Rele di stato ● ● ● ● ● ● ● ●
Comando valvola esterna ● ● ● ● ● ● ● ●
Alimentazione sensori  ● ● ● ● ● ● ● ● ●
Setting acc. Max ● ● ● ● ● ● ● ●
Soft start ● ● ● ● ● ● ● ●
Soft stop ● ● ● ● ● ● ● ●
2 Ingressi  ● ● ● ● ● ●
4 Ingressi ● ●
Tipo  ingresso PNP ● ● ● ● ● ● ● ● ●
Regolazioni velocità pre-impostate ● ● ● ● ● ● ● ●
Ricerca freq. Risonanza ● ● ● ● ● ● ●
Programmi selezionabili ● ● ● ● ● ● ● ●
Sensore di time-out impostabile ● ● ● ● ● ● ●
Controllo corto circuito con allarme ● ● ●
Controllo corrente limite ● ● ●
Field bus interfaces (PN/EIP/PD/EthCAT/ecc) ● ●
Standard Conformity CE ● ● ● ● ● ● ● ● ● ●
Standard Conformity UL/CSA ● ● ● ● ● ● ●
Classe di protezione IP54 ● ● ● ● ● ● ● ● ● ●
Classe di protezione IP20 ● ●
Temperatura ambiente °C 40 max ● ● ● ● ● ● ● ● ● ●
